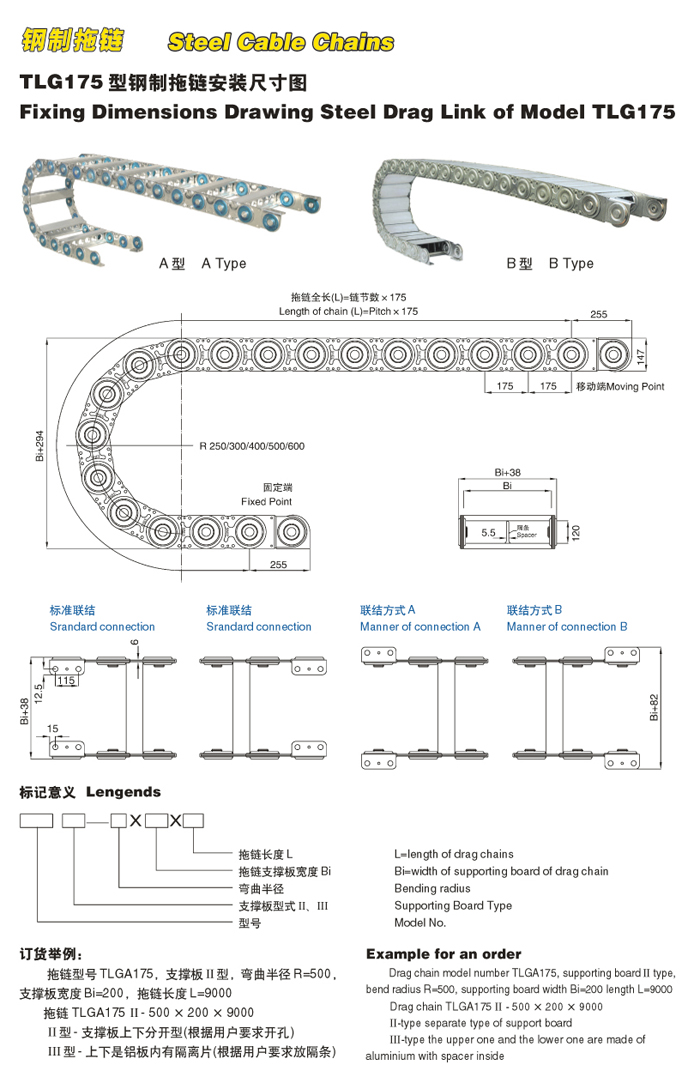

TLG175III新型電纜鋼制拖鏈一般應用在機床機械等的電纜、油管、氣管、水管、風管上，起牽引和保護作用。 按工藝分為鍍鋅、鍍鎳兩種。按支撐板形式分為整體式（打孔式）、上下分開式、框架式（隔離片式）。鋼制拖鏈可承載數量多，重量大的電纜及油管，自由懸置（允許不用支承輪）長度大，支撐板可依顧客需要制作，適用于工作母機，移動機械等。其彎曲半徑為50-600mm，鏈板高度為5-150mm。

TLG175III新型電纜鋼制拖鏈可承載數量多，重量大的電纜及油管，自由懸置（允許不用支承輪）長度大，支撐板可依顧客需要制作，適用于工作母機，移動機械等。其彎曲半徑為50-600mm，鏈板高度為5-150mm，可任意選用。

TLG型鋼鋁拖鏈其使用行程zui大為2米。適用于所有傳動方式。可隨意加長和縮短。此外，可通過改變銷軸獲得改變彎曲半徑。

拖鏈的支撐板寬度為150mm至600mm，孔與孔之間的間隔量為5mm。鏈板的高度，也就是支撐板的高度，是由電纜zui大直徑?jīng)Q定的，機床zui大限度運轉時，如拖鏈的寬度超過00mm，拖鏈的長度超過4m時出于穩定性原因，應考慮選擇加大一號規格的拖鏈。

彎曲半徑要根據電纜的zui大直徑選擇并應達到電纜直徑的10倍。彎曲半徑可根據所給表格選擇50-600mm，機床拖鏈行程小的可相應選擇較小的半徑。

的長=1/2行程+4個彎曲半徑，這只適用于當固定聯結是在行程的中點時。拖鏈的固定可根據機床的位置情況選擇。鋼制拖鏈固定角鋼可放在外周或內周在拖鏈內或外部，一般情況聯結部分在拖鏈內，而向外周。

TLG175III型框架式

TLG175F型全封閉鋼制拖鏈

TLG125II型打孔式

TLG125F型全封閉鋼制拖鏈
